Організація сушіння деревини та ТзОВ на базі камер СПЛК-2

2.2.8.2 Для камер в період прогрівання

кг/год.

кг/год.

Для камер в період сушіння.

кг/год.

кг/год.

2.2.8.3 Максимальна годинна витрата пари сушильним цехом у зимових умовах в камерах періодичної дії

де nкам.пр.·- кількість камер, в яких одночасно проходить прогрівання матеріалу. Беруть 1/6 від загальної кількості камер nкам., але не менше ніж одну при їх невеликій кількості. nкам.суш – кількість камер, в яких проходить сушіння, шт.

nпр.=1,0.

nкам.суш= nам- nкам.пр, шт.

nкам.суш=3-1=2 шт.

Рцех=1·612,6+2·249,0=1110,6 кг/год.

2.2.8.4 Середньорічна витрата пари на сушіння всього заданого об’єму пиломатеріалів

де Стрив. – коефіцієнт тривалості, який враховує тривалість сушіння пиломатеріалів, які сохнуть повільніше ніж розрахунковий, значення коефіцієнта Стрив. визначають за таблицею Д.28 залежно від відношення

де - тривалість сушіння фактичних пиломатеріалів, діб; τроз- тривалість сушіння розрахункового матеріалу, діб; Ф – об’єм фактично висушуваного пиломатеріалів, м3; Ф1, Ф2 …Фn – річний об’єм цих самих пиломатеріалів окремо за перерізами, м3

.

.

Стрив.=1,2;

Рріч.=523,8·5000·1,04=2723,7 т/рік.

2.2.9 Вибір конденсатовивідника

В лісосушильних камерах для відведення конденсату з калориферів до останнього часу переважно використовувались гідростатичні конденсатовивідники . Зараз їх замінюють на більш компактні і надійні, в роботі - термодинамічні конденсатовивідники 45ч15нж.

Їх вибирають за коефіцієнтом пропускної здатності.

де Ркам.суш.- витрата пари на сушіння в зимових умовах, кг/год; ΔР- перепад тиску в конденсатовивіднику; ρк - густина конденсату, кг/м3; Сг - коефіцієнт який враховує зменшення пропускної здатності конденсатовивідника при випуску гарячого конденсату порівняно з холодним холодним (при ΔР>2 бар Сг=0,25).

Перепад тиску в конденсатовивіднику

де Р1 - абсолютний тиск пароводяної суміші перед конденсатовивідником,

Р1 =0,95Р=0,95·4,0=3,8 бар; Р1 - абсолютний тиск пари перед калорифером, тобто на колекторі камери переважно задається, або береться за даними виробництва; Р2 - абсолютний тиск конденсату після конденсатовивідника, (тиск в конденсаційній магістралі 1,5 бар).

Згідно технічної характеристики термодинамічних конденсатовивідників типу 45ч15нж вибираємо конденсатовивідник з dy=32мм, KV=1600 кг/год, L=140мм, Н=300мм, m=8,5 кг.

2.3 Аеродинамічний розрахунок

2.3.1 Складання схеми циркуляції агента сушіння і визначення ділянок опору

6

14 13

12

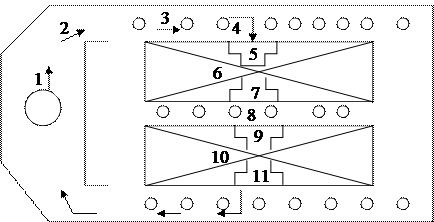

Рис. 2.2 Схема до аеродинамічного розрахунку камери СПЛК – 2.

Таблиця 2.8

Ділянки циркуляції агента сушіння в камері СПЛК - 2
