Планові геодезичні мережі

Основні положення створення планових геодезичних мереж України

Методи побудови планових геодезичних мереж

Планові геодезичні мережі, які функціонують нині на території України (державні, мережі згущення, спеціальні мережі), створювалися такими основними методами: тріангуляції, полігонометрії і трилатерації.

Тріангуляція — побудова на місцевості у вигляді мережі трикутників, у кожному з яких вимірюються три кути (рис. 1.1). Крім того, в деяких трикутниках вимірюються сторони, які називаються базисними. Базисних сторін в мережі має бути не менше двох. На основі першої з використанням теореми синусів обчислюються довжини усіх інших сторін. Друга та наступна базисні сторони служать для контролю обчислень. На кінцях базисних сторін виконують астрономічні спостереження, з яких знаходять координати вихідних пунктів та азимути (а потім дирекційні кути) базисних сторін. Дирекційні кути інших сторін знаходять з обчислень. На основі довжин сторін і їх дирекційних кутів знаходять приростки координат по кожній стороні і координати усіх пунктів тріангуляції.

Рис. 1.1. Мережа тріангуляції

Полігонометрія — побудова на місцевості у вигляді системи ламаних ліній, у яких вимірюються сторони і кути при вершинах (рис. 1.2). Полігонометричні ходи опираються на вихідні сторони АВ і СD. На початку А і в кінці С ходу виконують астрономічні спостереження, з яких визначають координати цих пунктів та азимути, а потім дирекційні кути вихідних сторін АВ і СD.

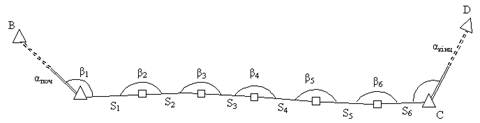

Рис. 1.2. Мережа полігонометрії

Трилатерація — побудова на місцевості у вигляді мережі трикутників, у яких вимірюються три сторони (рис. 1.3).

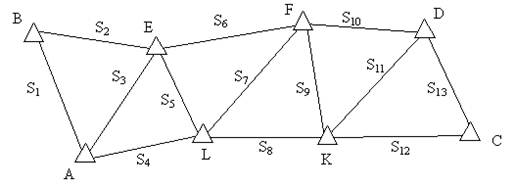

Рис. 1.3. Мережа трилатерації

Мережі трикутників повинні опиратися на дві або більше вихідні сторони. На одному кінці кожної з цих сторін виконуються астрономічні спостереження, з яких визначають координати вихідних пунктів та азимути (дирекційні кути) вихідних сторін.

В останні десятиріччя в зв’язку з швидким розвитком супутникової геодезії при оновленні та реконструкції планової ДГМ, згідно з “Основними положеннями створення державної геодезичної мережі України” 1998р. [4] у геодезичне виробництво широко впроваджено новий метод створення геодезичних мереж з використанням супутникових радіонавігаційних систем GPS (Global Position Station). В цьому методі положення кожного пункту геодезичної мережі визначається незалежно від інших пунктів мережі за результатами спостережень штучних супутників Землі.

Схема планових мереж, побудованих згідно з “Основними положеннями 1954–1961 рр.”

На сьогоднішній день на території України функціонує державна геодезична мережа, яка є складовою частиною державної геодезичної мережі СРСР, що була побудована на протязі 50–90 років XX століття. Ця мережа є однією з найбільш унікальних за розмірами і точністю мереж у світі. Основні принципи побудови геодезичної мережі були викладені в 1961 р. в “Основних положеннях про побудову державної геодезичної мережі СРСР”, які пізніше отримали скорочену назву “Основні положення 1954–1961 рр.”

Згідно з цим документом, планова державна геодезична мережа СРСР поділялася на чотири класи: 1, 2, 3, 4-й.

Спочатку будувалася астрономо–геодезична мережа 1 і 2 класу. Астрономо-геодезична мережа 1 класу будувалася у вигляді полігонів периметром 800–1000 км. Полігони утворювалися ланками тріангуляції або полігонометрії довжиною не більше 200 км (рис 1.4).

На кінцях ланок будувалися два пункти Лапласа, на яких виконувалися астрономічні визначення довгот, широт та геодезичних азимутів базисних сторін. Ряди тріангуляції складалися з трикутників, близьких до рівносторонніх, або з геодезичних чотирикутників. Геодезичний чотирикутник — це чотирикутник з двома діагоналями. Довжини сторін в трикутниках або геодезичних чотирикутниках 20–25 км. Ряди тріангуляції могли бути замінені рядами полігонометрії з довжинами сторін 20–25 км.

Базисна сторона і пункт Лапласа

Тріангуляція 1 класу

Тріангуляція 2 класу

Полігонометрія 1 класу

Полігонометрія 2 класу

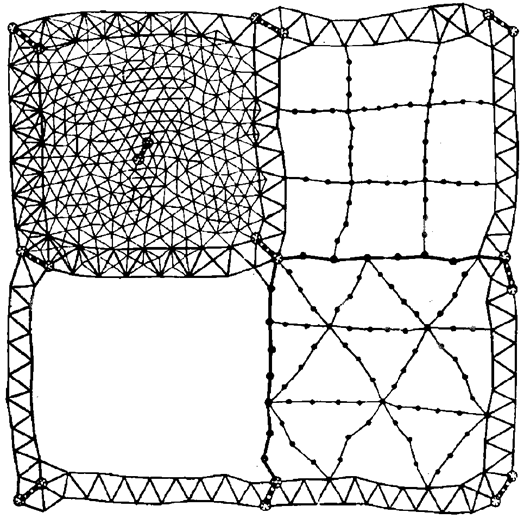

Рис. 1.4 Схема планової ДГМ, побудованої згідно з ”Основними положеннями 1954–1961 рр.”

Астрономо-геодезична мережа 2 класу будувалася у вигляді суцільної мережі трикутників, розміщених між вихідними базисами. Довжини сторін трикутників 7–20 км. В суцільній мережі не рідше, ніж через 25 трикутників, вимірювалися базисні сторони, на кінцях яких встановлювалися пункти Лапласа, для яких визначалися астрономічними методами довготи, широти і геодезичні азимути базисних сторін. Мережі 2 класу будувалися також у вигляді полігонометрії (рис. 1.4), в основному метод полігонометрії знаходив своє застосування в залісених районах. Були спроби використання при створенні мереж 2 класу методу трилатерації, але вони не дали належних за точністю результатів.
