Симетрична смушкова хвильовід

Скористаємося тими самими наближеннями:

1. Т – хвиля; рівняння Лапласа конформні відображення.

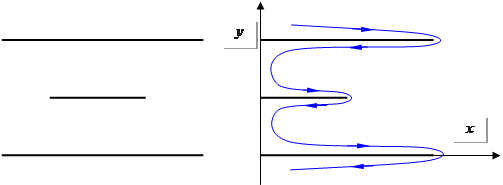

2. Розглянемо половину (симетрія).

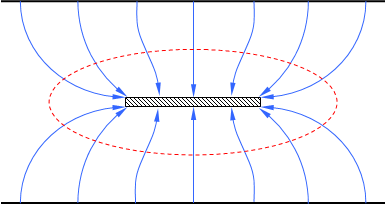

Застосуємо перетворення Кристофеля-Шварца. Далі – аналогічно попереднім задачам. Розв’язавши, одержимо картинку полів:

Її параметри: . Тут менше, аніж у попередній лінії, оскільки ємність тут більша. Однак, тут менше не в 2 рази, оскільки у попередньому хвильоводі ємність враховувалась і до верхньої сторони верхньої смужки, і до нижньої (див. Мал.), тому там ємність більша, аніж у звичайному конденсаторі.

Довжина хвилі для симетрично смушкової лінії , якщо всі три смушки знаходяться в середовищі .

Відкриті лінії.

Тут смужка на шарі діелектрику. Тоді:

· Зверху - .

· Знизу - .

Тому використовують деяке ефективне : , треба знайти частину енергії, яка йде по діелектрику. Нехай ця частина в . Тоді: . Часто використовують таку наближену формулу: .
