Знімальні мережі

Оцінку проекту пункта Р, визначеного із такої засічки можна виконати таким чином.

Спочатку визначають очікувану середню квадратичну помилку в положенні пункта Р з прямої одноразової засічки з пунктів А і В

за формулою

а потім з прямої одноразової засічки з пунктів В і С за формулою

після чого обчислюють середнє вагове з двох значень

Оскільки середні квадратичні помилки в положенні предметів і контурів на плані не повинні лежати в межах 0.5 мм в масштабі плану, то середні квадратичні помилки пунктів знімальної основи мають бути принаймні в 2–2.5 рази меншими, тобто 0.2 мм в масштабі плану. Для знімань в масштабі 1:5000, координати пункта Р повинні визначатися з прямої засічки з середньою квадратичною помилкою М не більшою 1.0 м, в масштабі 1:2000 не більшою 0.4 м, а в масштабі 1:1000 — не більшою 0.2 м.

Детальний аналіз формул (6.17) і (6.18) показує, що найбільш сприятливими випадками прямої засічки є такі, коли ÐАРВ та ÐВРС близькі до 90º, ÐА1»ÐВ1, ÐА2»ÐВ2. Чим коротші віддалі АР, ВР і СР, тим точнішим буде визначення координат пункта Р.

Польові виміри

Кутові виміри в польовій багаторазовій засічці виконують теодолітами Т30, 2Т30, 2Т30П або їм рівноточними. При цьому застосовують спосіб кругових заходів, якщо вимірюється три напрямки, наприклад в точці В, або спосіб окремого кута, якщо вимірюється два напрямки, наприклад, в точках А або С (рис.6.7). Кути або напрямки вимірюють двома заходами з перестановкою лімба між заходами на 180º/2=90º. Різниці в кутах або напрямках, отриманих з двох заходів, не повинні перевищувати 45".

Обчислення координат пункта Р

Обчислення координат пункта Р виконують з двох одноразових прямих засічок за формулами Юнга (6.15) або Гаусса (6.16).

Різниці в координатах ХР та УР, отриманих із двох одноразових засічок, не повинні перевищувати величини 2м для знімань в масштабі 1: 5 000, 0.8 м для знімань в масштабі 1:2000 і 0.4 м для знімань в масштабі 1:1000.

За остаточне значення ХР та УР беруть середнє арифметичне із двох варіантів засічок.

Зворотна кутова засічка

Суть зворотної кутової засічки

Зворотною кутовою засічкою називають побудову на місцевості, в якій координати невідомого пункта Р визначають за координатами трьох вихідних пунктів Т1, Т2, Т3 і виміряними на пункті Р кутами b1 і b2 на вихідні пункти (рис.6.9)

Рис. 6.9. Зворотна одноразова засічка

Засічку, показану на рис. 6.9, називають зворотною одноразовою засічкою.

В зворотній одноразовій засічці відсутній контроль виміряних кутів b1 і b2, отже координати пункта Р також визначаються безконтрольно.

Якщо на пункті Р виміряти ще хоча б один додатковий напрямок на пункт Т4 з відомими координатами, то будемо мати зворотну багаторазову засічку (рис.6.10).

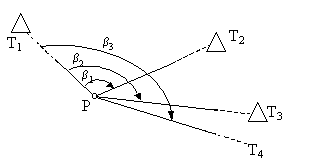

Рис.6.10. Зворотна багаторазова засічка

Зворотна багаторазова засічка фактично являє собою кілька одноразових засічок, які можуть бути розв’язані окремо, а отже координати пункта Р будуть знайдені з контролем. Кількість одноразових засічок дорівнює кількості комбінацій :

.

Це такі варіанти засічок:

1) на пункти Т1, Т2, Т3;

2) на пункти Т1, Т2, Т4;

3) на пункти Т2, Т3, Т4;

4) на пункти Т1, Т3, Т4.

Інструкція [1] дозволяє застосовувати лише багаторазові засічки.

Формули для обчислення координат пункту Р із зворотної одноразової засічки

Задача визначення положення точки на площині за трьома відомими точками відома як задача Потенота. Відомо біля ста способів її розв’язання. Розглянемо один з найбільш простих і зручних способів, у якому застосовується формула Деламбра.

Розглянемо рис. 6.9.

На пункті з невідомими координатами виміряні кути b1 і b2 на пункти Т2 і Т3 від напрямку Т1, який прийнятий за початковий.

Позначимо дирекційні кути a1, a2, a3 на напрямки Т1, Т2, Т3 відповідно, причому

Застосовуючи формулу оберненої геодезичної задачі, запишемо рівняння
