Вогнегасники: пінні, газові, порошкові.

Зміст

Вступ

1 Вогнегасники пінні - - - - - - - - - - - - - - - - - - - - - - - 4

2. Вогнегасники газові - - - - - - - - - - - - - - - - - - - - - - 9

3. Вогнегасники порошкові - - - - - - - - - - - - - - - - - - 10

Використані джерела

Вступ

Основні типи вогнегасників

Призначення і класифікація вогнегасників

Вогнегасники - технічні пристрої, призначені для гасіння пожеж в початковій стадії їх виникнення.

Вогнегасники класифікуються по виду гасячої речовини , що використовується, об'єму корпусу і способу подачі вогнегасячого складу.

По виду вогнегасячогої речовини:

- пінні;

- газові;

- порошкові

- комбіновані.

За об'ємом корпуса:

- ручні малолітражні з об'ємом корпусу до 5 л;

- промислові ручні з об'ємом корпусу від 5 до 10 л;

- стаціонарні і пересувні з об'ємом корпусу понад 10 л.

За способом подачі вогнегасячого складу:

- під тиском газів, що утворюються в результаті хімічної реакції компонентів заряду;

- під тиском газів, що подаються із спеціального балончика, розміщеного в корпусі вогнегасника;

- під тиском газів, закачанних в корпус вогнегасника;

- під власним тиском вогнегасячого засобу.

По виду пускових пристроїв:

- з вентильним затвором;

- із замочно-пусковим пристроєм пістолетного типу;

- з пуском від постійного джерела тиску.

Цією класифікацією не вичерпуються всі показники численної групи вогнегасників. Постійне вдосконалення конструкції, підвищення таких показників як надійність, технологічність, уніфікація і ін. веде до створення нових, досконаліших вогнегасників.

Вогнегасники маркіруються буквами, що характеризують вид вогнегасника, і цифрами, що позначають його місткість.

Вогнегасники пінні

Призначені для гасіння пожеж вогнегасною піною: хімічній (вогнегасники ОХП) йди повітряно-механічній (вогнегасник ОВП).

Хімічну піну одержують з водних розчинів кислот і лугів, повітряно-механічну утворюють з водних розчинів і піноутворювачів потоками робочого газу: повітря, азоту йди вуглекислого газу. Хімічна піна складається з 80 % вуглекислого газу, 19,7 % води і 0,3 % піноутворюючої речовини, повітряно-механічна приблизно з 90 % повітря, 9,8 % води і 0,2 % піноутворювача.

Пінні вогнегасники застосовують для гасіння піною загорянь майже всіх твердих речовин, що починаються, а також горючих і деяких легкозаймистих рідин на площі не більше 1 м2. Гасити піною електричні установки, що зажевріли, і електромережі, що знаходяться під напругою, не можна, оскільки вона є провідником електричного струму. Крім того, пінні вогнегасники не можна застосовувати при гасінні лужних металів натрія і кадію, тому що вони, взаємодіючи з водою, що знаходиться в піні, виділяють водень, який усилює горіння, а також при гасінні спиртів, оскільки вони поглинають воду, розчиняючись в ній, і при попаданні на них піна швидко руйнується.

До недоліків пінних вогнегасників відноситься вузький температурний діапазон застосування (+5 °З - +45 °З), висока корозійна активність заряду, можливість пошкодження об'єкту гасіння, необхідність щорічної перезарядки.

З хімічних пінних вогнегасників найбільше застосування отримали вогнегасники: ОХП-10, ОП-М і ОП-9ММ (густопінні хімічні), ОХВП-10 (повітряно-пінний хімічний).

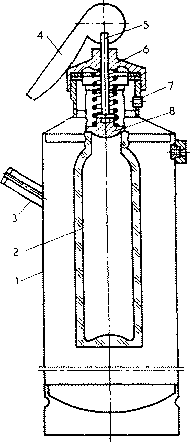

Хімічний пінний вогнегасник типу ОХП-10 (малюнок 1) є сталевим зварним корпусом з горловиною, закритою кришкою із замочним пристроєм. Замочний пристрій, що має шток, пружину і гумовий клапан, призначений для того, щоб закривати вставлений всередину вогнегасника поліетиленовий стакан для кислотної частини заряду вогнегасника. Кислотна частина є водною сумішшю сірчаної кислоти з сірчанокислим окисним залізом. Лужна частина заряду (водний розчин двовуглекислого натрія з cолесим екстрактом) залита в корпус вогнегасника. На горловині корпусу є насадка з отвором . Отвір закритий мембраною, яка запобігає витікання рідини з вогнегасника. Мембрана розривається (розкривається) при тиску 0,08 - 0,14 МПа.

Для приведення вогнегасника в дію повертають рукоятку замочного пристрою на 180°, перевертають вогнегасник вверх дном і направляють сопло у вогнище загоряння. При повороті рукоятки клапан закриваючий горловину кислотного стакана підіймається, кислотний розчин вільно виливається із стакана, змішується з розчином лужної частини заряду. Вуглекислий газ, що утворився в результаті реакції, інтенсивно перемішує рідину, обволікається плівкою з водного розчину, утворюючи пухирці піни.

Утворення піни утворюється за таких реакцій:

H2SO4 + 2NaHCO3 → Na2SO4 + 2H2O + 2CO2

Fe(SO4)3 + 6H2O → 2Fe(OH)3 + 3H2SO4

3H2SO4 + 6NaHCO3 → 3Na2SO4 + 6H2O + 6CO2

Тиск в корпусі вогнегасника різко підвищується і піна викидається через сопло назовні.

При гасінні твердих матеріалів струмінь направляють безпосередньо на предмет, що горить, під полум'я, в місця найбільш активного горіння. Гасіння горять рідин, розлитих на відкритій поверхні, починають з країв, поступово покриваючи піною всю поверхню, що горить, в уникненні розбризкування.

Вогнегасник хімічний повітряно-пінний ОХВП-10 аналогічний по конструкції, але додатково має спеціальну пінну насадку, що нагвинчує на сопло вогнегасника і забезпечуючу підсос повітря. За рахунок цього при закінченні хімічної піни утворюється і повітряно-механічна піна. Крім того, в цьому вогнегаснику лужна частина заряду збагатила невеликою добавкою піноутворювача типа ПО-1.
