Генератори

Щоб уникнути втрат на вихрові струми сердечник якоря збирається з окремих аркушів стали, що мають зубцювату форму (мал. 450.)

В западини зібраного сердечника якоря укладається якірна обмотка, виготовлена з ізольованого дроту (для малопотужних генераторів) чи з мідних смуг прямокутної форми, зроблених на спеціальних шаблонах (для генераторів щодо великої потужності).

Якірна обмотка міцно закріплюється на сердечнику якоря чи бандажами клинами, щоб вона не випадала з пазів сердечника під впливом відцентрової сили.

Колектор (мал. 451) являє собою сукупність колекторних пластин / із твердотягнутої міді.

Колекторні пластини ізольовані друг від друга пресованою слюдою 2 (міканітом), що має практично однакову зношуваність з міддю колекторних пластин при терті про їх щіток генератора.

У нижній своїй частині колекторні пластини мають обрису, що нагадує ласточки хвіст. Цією своєю частиною пластини поміщені у відповідні їхній формі вирізи колекторної втулки 3. Колекторні пластини ізольовані міканітом 4 від колекторної втулки 3, від натискної шайби 5 і від натискної гайки 6.

Зібраний колектор закріплений натискною гайкою 6, що нагвинчується на колекторну втулку 3.

Колектор насаджується на вал генератора, де його пластини з'єднуються з якірною обмоткою генератора (мал. 449).

Щітки, На колектор накладені вугільні чи металеві щітки, за допомогою яких генератор электрично з'єднується з зовнішнім ланцюгом.

Мінімальне число щіток, що може мати генератор постійного струму, дорівнює двом: одна служить позитивним полюсом генератора (позитивна щітка) інша — негативним (негативна щітка). У багатополюсних генераторах постійного струму число пара щіток звичайно дорівнює числу пара полюсів, що забезпечує кращу роботу генератора. Однойменні щітки генераторів мають однакові потенціали і зв'язані электрично один з одним сполучними провідниками.

Ширину щіток звичайно вибирають так, щоб щітка одночасно перекривала дві — три панелі колектора. Це необхідно для того, щоб по можливості запобігти іскріння на колектор під щітками при роботі машини.

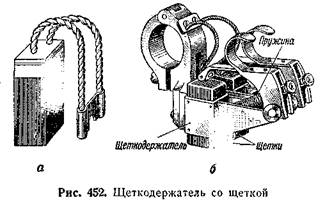

Щітки а закріплені в щіткотримачі б (мал. 452). За допомогою пружин щіткотримача щітки своєю увігнутою поверхнею щільно притискаються до циліндричної поверхні колектора. Щіткотримач своїм отвором посаджений на стрижень траверси, поворотом якої досягається необхідна установка щіток генератора на колекторі.

На мал. 453 показаний зовнішній вигляд генератора постійного струму; тут можна бачити траверсу 1, щіткотримач 2, колектор 3, станину 4, підшипник 5 і маховик 6.

ОБМОТКИ ГЕНЕРАТОРІВ ПОСТІЙНОГО ТОКУ

Якірна обмотка генератора покладена в пази сердечника якоря. У залежності від потужності генератора обмотку якоря чи виконують у виді мідних ізольованих стрижнів, з'єднаних послідовно один з одним у тім чи іншому порядку, чи з окремих готових котушок, виготовлених по шаблоні і покладених у пази сердечника якоря, чи ж шляхом намотування вручну ізольованим мідним дротом.

Обмотка наноситься на сердечник якоря так, що кожні ДЕЙ 'активних провідника, з'єднаних безпосередньо і послідовно один з одним, лежать під різними магнітними полюсами. Відстань між цими провідниками по поверхні якоря може бути різним і в окремому випадку може бути рівним полюсному розподілу, т. e. відстані між серединами двох сусідніх різнойменних полюсів по окружності якоря.

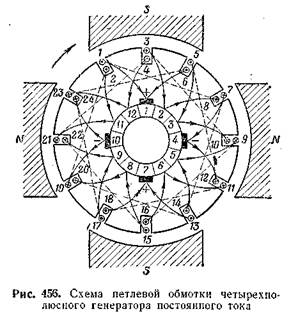

Обмотка називається хвильовий, якщо вона наноситься на сердечник якоря так, що провід проходить по черзі під усіма полюсами машини і повертається до вихідного полюса. На мал. 454 схематично показаний чотирьохполюсний генератор із хвильовою обмоткою, розрізаною площиною креслення перпендикулярно осі якоря. Тут ми бачимо 12 пазів у якорі, у яких покладене 24 активні проводи якірної обмотки. Передні (звернені до нас) кінці активних провідників за допомогою сполучних проводів (суцільні лінії на малюнку) приєднані до ламелям колектора: провідник 3 — до ламелі 2, провідник 5 — до ламелі 3 і т.д. Інші кінці (задні) активних провідників з'єднані один з одним попарно (пунктирні лінії на малюнку): провідник 1 —з провідником 8, провідник 7 — із провідником 14 і т.д. Якщо, наприклад, почати рух по обмотці від провідника 2, що знаходиться під південним полюсом, розташованим угорі, те звідси через ламель 5 колектора потрапимо в провідник 9, що знаходиться під північним полюсом, розташованим праворуч, відтіля по сполучному проводі — у провідник 16, що знаходиться під нижнім південним полюсом, потім через ламель 12 колектора до провідника 23, що знаходиться під лівим північним полюсом, далі по сполучному проводі — до провідника 6, що знаходиться під верхнім південної полюсом, і т.д. Обходячи в такий спосіб послідовно всю обмотку, прийдемо до вихідного провідника 2. По числу полюсів у машині маються щітки, під якими по черзі набігають одна за інший ламели колектора при обертанні якоря. Позитивні і негативні щітки розташовані по черзі по окружності колектора. На мал. 455 дана схема цієї ж хвильової обмотки в розгорнутому виді. Якір показаний розрізаним по одній з утворюючих його циліндричних поверхонь і потім розгорнутим на площині. Активні провідники зображені у виді ряду паралельно розташованих ліній, пронумерованих від 1 до 24. Колектор показаний на мал. 455 внизу у виді довгої вузької стрічки, розділеної на 12 ламелей.

Ламелі 1 і 7 контактують з позитивними щітками, а ламели 4 і 10 — з негативними. Це значить, що в наступний момент часу позитивні щітки будуть контактувати з ламелями 12 і 6, а негативні — з ламелями 3 і 9 і т.д. Позитивні щітки встановлюються з таким розрахунком, щоб струм з якірної обмотки увесь час надходив через них у

зовнішній ланцюг і через негативні щітки повертався в якірну обмотку. На мал. 455 показана схема зовнішнього ланцюга, підключеної до щіток генератора {група паралельно з'єднаних електричних лампочок).
