Дослідження ВТНП-плівок

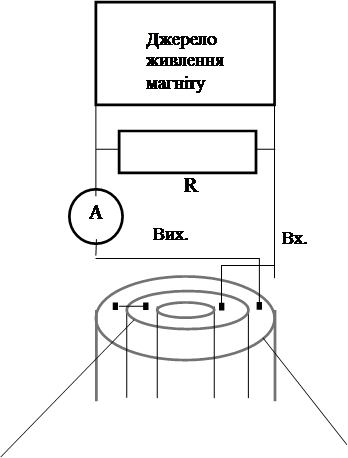

Вставка Основний магніт



3.3. Прохідний мідний резонатор.

При розробці установки були розроблені резонатори (рис3.3.1) принципово однакові за конструкцією, але з різним способом збудження коливань:

1) вхідний і вихідний хвилеводи співторкаються широкими стінками

2) вхідний і вихідний хвилеводи співторкаються вузькими стінками

А) візуалізація полів у резонаторі.

В першому випадку при знятті з резонатора мідного навантаження коливання в резонаторі не зникали, що свідчило про збудження коливальної моди не Н011 типу.

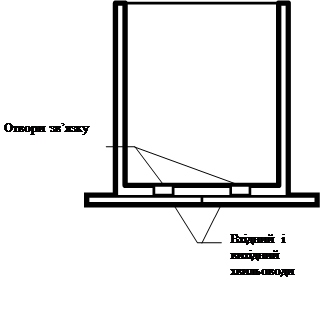

Структура поля Схема резонатора

Рис.3.3.1.Прохідний мідний резонатор

В другому випадку коливання зникали,що характерно для потрібної нам моди Н011, але необхідно було це обгрунтувати.Для цього була створена установка візуалізації полів у резонаторі, по методу пробного тіла, описаного в пункті 2.2.Схема пристрою представлена на рис.3.3.2

Пристрій переміщення

Резонатор

Генератор Нановольтметр

Рис.3.3.2. Блок - схема установки по візуалізації полів у резонаторі.

Зонд, що являє собою селенову сферу діаметром 0.2мм, підвішену на нейлоновій нитці, розташований між об’ємом резонатора і мідним навантаженням. Пересуваючи зонд над резонатором з кроком 03мм, ми знімали падіння амплітуди електричного поля нановольтметром.

Е

х

Рис.3.3.3.Розподіл поля у резонаторі

На рис.3.3.3. Представлений розподіл поля у резонаторі , що дає нам змогу стверджувати, що в нашому резонаторі збуджується коливальна мода Н011.

Б) вимірювання добротності резонатора

Спосiб вимiрювання напiвширини резонансноi лiнiї полягає у наступному ( рис.3.3.4 ). Сигнал з генератора НВЧ надходить на резонатор (рис 3.3.1) через атенюатор . За допомогою атенюатора виставляється рiвень затухання сигналу -3дБ. Перестроюючи частоту генератора, досягається спiвпадання резонасноi частоти резонатора з частотою генератора, яке фiксується по максимальному вiдхиленню стрiлки нановольтметра . Пiсля цього рiвень затухання зменшується до 0 дБ, i, перестроюючи частоту генератора спочатку на один, а потiм на другий схил резонансноi кривоi, встановлювалися частотнi вiдмiтки f1 i f2 на рiвнi 0,5 потужностi.
