Автомат Калашникова

5. Відокремити кришку ствольної ко­робки (мал. ). Лівою рукою охопити шийку при­клада, великим пальцем цієї ж руки натиснути на виступ напрямного стерж­ня поворотного механізму; правою рукою підняти вго­ру задню частину кришки ствольної коробки і відо­кремити кришку.

6. Відокремити поворотний механізм (мал. ). Утримуючи ав­томат лівою рукою за ший­ку приклада, великим пальцем цієї ж руки натис­нути на виступ напрямно­го стержня поворотного механізму до виходу його п'ятки з повздовжнього паза ствольної коробки, підняти задній кінець на­прямного стержня і вий­няти поворотний меха­нізм з каналу затворної рами.

7. Відокремити затворну раму із зат­вором (мал. ). Продов­жуючи утримувати авто­мат лівою рукою, правою відвести раму назад до упора, підняти її разом із затвором і відокремити від ствольної коробки.

8. Відокремити затвор від затворної рами (мал. ). Взяти затворну раму у ліву руку затвором догори, правою рукою відвести затвор на­зад, прокрутити його так, щоб' головний виступ за­твора вийшов з фігурного вирізу затворної рами, і висунути затвор уперед.

9. Відокремити газову трубку зі ста­левою накладкою (мал.). Утримуючи ав­томат лівою рукою, пра­вою надіти пенал для приладдя прямокутним отвором на виступ зами­кача газової трубки, по­вернути замикач від себе до вертикального поло­ження і зняти газову труб­ку газової камери.

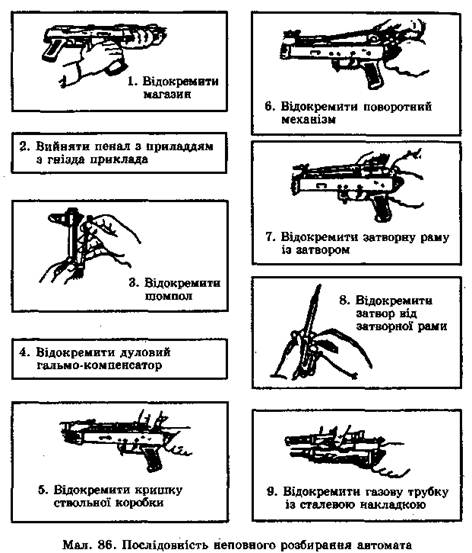

Послідовність неповного розбирання автомата повто­ріть за скороченою схемою (мал.).

Складання автомата здійснюється в зворотній послі­довності. Під час складання необхідно звіряти номери частин і механізмів автомата.
