Автоматизація роботи машини Інтертех-2.5-1Пл, яка призначена для розкрою листового металу

№ п/п

Найменування виконавчих робіт

Період часу, год.

К-ть.

робочих

Відпрацьовано годин

1 -й день

2-й день

2

2

2

2

2

2

2

2

1

Підключення та настройка монітору

X

1

2

2

Під'єднання

оперативної пам'яті

X

2

4

3

Під'єднання

відео карти

X

2

4

4

Під'єднання жорсткого диска

X

1

2

5

Під'єднання мікропроцесора

X

3

6

6

Збирання та перевірка корпусу

X

1

2

7

Підключення клавіатури

X

1

2

8

Настройка

програмного

забезпечення

X

X

X

X

3

24

Разом

46

3. Конструктивна частина

3.1 Розроблення презентації програми

Машина термічної різки "Інтертех-2.5-1 Пл" може працювати з більшістю САПР таких як: AUTOCAD, SOLIDWORKS в тому числі і КОМПАС. Тому розроблення презентації програми виконано в КОМПАСі для більшої зручності.

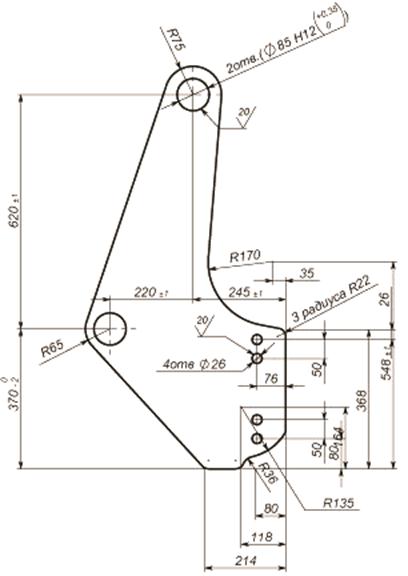

Дану деталь (рис. 3.1) через USB-накопичувач можна внести в метало-ріжучу машину, яку вона без особливих труднощів розпізнає і готує до різки.

рис. 3.1-Щока колони

38ДП.5.092503.01.234.ПЗ

Арк

Зм

Арк

№ документа

Підпис

Дата

Оператор також може при необхідності зробити декілька копій цієї деталі

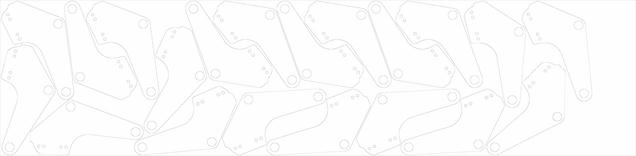

Коли деталь завантажена в метало-ріжучу машину і виготовити таких деталей потрібно велику кількість, тоді програма оптимальним чином розміщує їх на листі металу, при чому економиться розкрійний матеріал (рис.3.2).

рис. 3.2- Приклад оптимального розміщення деталей на розкрійному листі
